门禁读头说明书

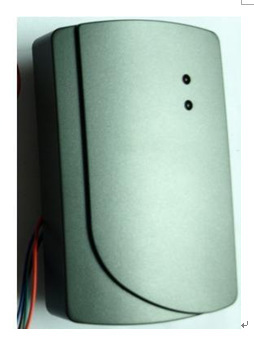

此图为门禁读头

接线说明：

         红线-----接12V正极

         黑线-----接12V负极

         灰白线-----即电器输出线，接到门禁出门按钮两端

操作说明：

一、酒店大门门禁读头：用“门禁电路板”，此门有单独的房号。将此PCB板的楼栋号设置为0，层号与房号任意，那么本酒店所有的开门卡（包含总卡、楼栋卡、楼层卡、客人卡等）都能开启此门。此门禁读头设置方法：授权卡一下，房号设置卡一下，时钟卡一下。

1)在9.27版本的门锁软件中增加此PCB板房号的方法（如下图所示）：

点击此处出现如下画面

在上述画面中增加一个楼栋编号为0，层号和房号任意的房号（如下图所示）：

2)在9.1版本的门锁软件中增加此PCB板房号的方法（如下图所示）：

点击出现此画面点击楼栋管理出现如下画面；

在此画面中增加一个楼栋编号为0的楼栋号，（如下图所示）

点客房管理中的客房资料出现此画面，

在此画面中增加楼栋编号为0，层号和门牌号任意的房号（如下图所示）

二、楼栋大门门禁读头：用“门禁电路板”此门有单独的房号。

a)将此PCB板的楼栋号设置为1，层号设置为0，房号任意，那么本酒店所有能够开门的总卡、楼栋卡、楼层卡、1#楼栋所有能够开门的客人卡都能开启此门；此门禁读头设置方法：授权卡一下，房号设置卡一下，时钟卡一下。

1)在9.27版本的门锁软件中增加此PCB板房号的方法（如下图所示）：

点击此处出现如下画面

在上述画面中在楼栋编号为1的楼栋里，增加一个层号为0的层号，房号任意的房号（如下图所示）：

2)在9.1版本的门锁软件中增加此PCB板房号的方法（如下图所示）：

点击再点击出现如下画面：

在上述画面中在楼栋编号为01的楼栋里，在层号为0的层号，增加房号为任意的房号（如下图所示）：

b)将此PCB板的楼栋号设置为2，层号设置为0，房号任意，那么本酒店所有能够开门的总卡、楼栋卡、楼层卡、2#楼栋所有能够开门的客人卡都能开启此门；此门禁读头设置方法：授权卡一下，房号设置卡一下，时钟卡一下。

c)将此PCB板的楼栋号设置为3，层号设置为0，房号任意，那么本酒店所有能够开门的总卡、楼栋卡、楼层卡、3#楼栋所有能够开门的客人卡都能开启此门。依此类推。此门禁读头设置方法：授权卡一下，房号设置卡一下，时钟卡一下。

三、楼层大门门禁读头：用“门禁电路板”此门有单独的房号。

a)将此PCB板的楼栋号设置为1，层号设置为1，房号任意，那么本酒店所有能够开门的总卡、楼栋卡、楼层卡、1#楼栋1层能够开门的客人卡都能开启此门；此门禁读头设置方法：授权卡一下，房号设置卡一下，时钟卡一下。

1)在9.27版本的门锁软件中增加此PCB板房号的方法（如下图所示）：

点击此处出现如下画面

在此画面中在楼栋编号为1，层号为1的层号中增加一个房号为任意的房号即可；(如下图)

2)在9.1版本的门锁软件中增加此PCB板房号的方法（如下图所示）：

点击再点击出现如下画面：

在上述画面中在楼栋编号为01的楼栋里，在层号为1的层号，增加房号为任意的房号（如下图所示）：

b)将此PCB板的楼栋号设置为1，层号设置为2，房号任意，那么本酒店所有能够开门的总卡、楼栋卡、楼层卡、1#楼栋2层能够开门的客人卡都能开启此门；此门禁读头设置方法：授权卡一下，房号设置卡一下，时钟卡一下。

c)将此PCB板的楼栋号设置为2，层号设置为1，房号任意，那么本酒店所有能够开门的总卡、楼栋卡、楼层卡、2#楼栋1层能够开门的客人卡都能开启此门；此门禁读头设置方法：授权卡一下，房号设置卡一下，时钟卡一下。

d)将此PCB板的楼栋号设置为2，层号设置为2，房号任意，那么本酒店所有能够开门的总卡、楼栋卡、楼层卡、2#楼栋2层能够开门的客人卡都能开启此门；此门禁读头设置方法：授权卡一下，房号设置卡一下，时钟卡一下。

e)将此PCB板的楼栋号设置为3，层号设置为1，房号任意，那么本酒店所有能够开门的总卡、楼栋卡、楼层卡、3#楼栋1层能够开门的客人卡都能开启此门；此门禁读头设置方法：授权卡一下，房号设置卡一下，时钟卡一下。

f )将此PCB板的楼栋号设置为3，层号设置为2，房号任意，那么本酒店所有能够开门的总卡、楼栋卡、楼层卡、3#楼栋2层能够开门的客人卡都能开启此门；依此类推。此门禁读头设置方法：授权卡一下，房号设置卡一下，时钟卡一下。

四、用本系统的开门卡（客人卡、总卡、楼层卡等）在本读头的感应区刷一下，灰白线就会闭合一秒钟，然后再断开。

智能门锁一卡通功能介绍：

       酒店宾馆一卡通系统均采用Mifare 1芯片，Mifare 1卡的存贮结构及特点（大容量--16分区、1024字节，且每个分区有独立的访问控制和读写密钥），可同时应用于不同的场合或系统，适用于酒店、学校、企事业单位、智能小区的停车场管理、身份识别、门禁控制、考勤签到、食堂就餐、娱乐消费、图书管理等多方面的综合应用，有很强的系统应用扩展性，可以真正做到“一卡多用”

安全性能更高

     在T5557卡门锁中卡片数据采用3层加密机制，数据安全性已很高，但毕竟只是对卡片中存的数据进行软件加密。而Mifare 1卡在读写时与读写器之间采用三次双向认证机制，互相验证使用的合法性，而且在通讯过程中所有的数据都加密传输，并有重放攻击保护；此外，卡片各个分区都有自己独立的访问机制和两个6字节的读写密码，卡内数据的安全得到了更可靠的保护

 读写频率更快

     T5557卡的载波频率为125KHz，其最高数据发送速率为7.8125Kbps，接收速率为3.90625Kbps，而Mifare卡的载波频率为13.56MHz，其数据收发速率可达106Kbps。读写速率高表现为每次刷卡需要卡片停留在感应区的时间短。

 抗干扰能力强

        Mifare 1卡中有快速防冲突机制，在多卡同时进入读写范围内时，能有效防止卡片之间出现数据干扰，使读写设备可一一对卡进行处理，提高了应用的并行性及系统工作的速度。而T5557卡在同时有几张卡同时靠近读写器时，可能会同时将这几张卡都写入数据

可靠性高

       Mifare-1卡与读写器之间无机械接触，避免了由于接触读写而产生的各种故障。例如：由于粗暴插卡、非卡外物插入、灰尘或油污导致接触不良等原因造成的故障。此外，Mifare-1卡表面无裸露的芯片，无须担心芯片脱落、静电击穿、弯曲损坏而使卡片失效等问题，既便于卡片的印刷、设计、包装和广告宣传，又提高了卡片的使用可靠性以及延长读卡设备和卡片的使用寿命
